کابل قدرت شیلددار چند رشته با هادی مسی و عایق PVC

NYCY

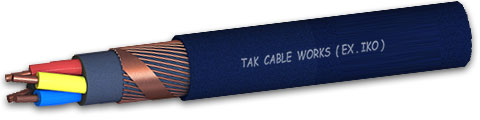

ساختار کابل

ساختار: CU/PVC/BD/CWS/PVC
هادی: مس
عایق: PVC
پوشش میانی: PVC
هادی هم مرکز: سیم های مسی همراه یا بدون نوار مسی هلیکس
روکش: PVC

مشخصات فنی و استانداردها

مشخصات فنی

» ولتاژ نامی: 600/1000 ولت
» محدوده دمایی: 30- تا 70+ درجه سلسیوس
» دمای اتصال کوتاه: 160 درجه سلسیوس
» حداقل شعاع خمش : 12 برابر قطر کابل

استانداردها

کاربرد

این نوع کابل در داخل یا خارج تاسیسات در کانال یا داخل خاک برای تامین انرژی الکتریکی در نیروگاه ها و محیط های صنعتی و همچنین شبکه های برق محلی کاربرد دارد. به طور کلی این کابلها در مکانهایی که محافظت الکتریکی و مکانیکی بیشتری مورد نیاز باشد به کار می رود. هادی هم مرکز را می توان به عنوان هادی محافطتی ارت یا به عنوان شیلد به کار برد.

مشخصات خاص درصورت نیاز

1- ضد آتش
2- مقاوم در برابر شعله
3- کم دود و بدون هالوژن
4- مقاوم در برابر مواد نفتی
5- مقاوم در برابر اشعه ماوراء بنفش

جدول استاندارد

سطح مقطع (mm²)	قطر تقریبی نهایی (mm)	وزن تقریبی (kg/km)	سایز قرقره (mm)	طول کابل روی قرقره (m)
2×1.5/1.5 RM	12.5	208	900	1000
2×2.5/2.5 RM	13.3	253	900	1000
2×4/4 RM	15	345	1000	1000
2×6/6 RM	16.2	428	1000	1000
2×10/10 RM	18	588	1100	1000
2×16/16 RM	21.5	869	1100	1000
3×1.5/1.5 RM	13	231	900	1000
3×2.5/2.5 RM	13.8	285	1000	1000
3×4/4 RM	15.7	394	1000	1000
3×6/6 RM	16.9	495	1100	1000
3×10/10 RM	18.9	691	1100	1000
3×16/16 RM	22.6	1028	1200	1000
3×25/16 RM	26.3	1430	1400	1000
3×35/16 RM	28.7	1792	1400	1000
3×50/16 SM	29.5	2277	1100	500
3×70/16 SM	30.4	2648	1200	500
3×95/16 SM	35.6	3985	1400	500
3×120/16 SM	37.8	4770	1400	500
3×150/25 SM	42.2	6008	1600	500
3×185/25 SM	45.6	7222	1800	500
3×240+25 SM	51.2	9216	1800	500

M: Round,Stranded SM: Sector,Stranded
