کابل کنترل با هادی مسی و عایق XLPE

N2YX

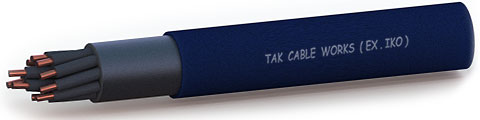

ساختار کابل

مشخصات فنی و استانداردها

مشخصات فنی

» ولتاژ نامی: 600/1000 ولت
» محدوده دمایی: 30- تا 90+ درجه سلسیوس
» دمای اتصال کوتاه: 250 درجه سلسیوس
» حداقل شعاع خمش: 12 برابر قطر کابل

استانداردها

کاربرد

این نوع کابل با دارا بودن لایه XLPE از تلفات دی الکتریک کمتری برخوردار است و کنترل مدارهای فرمان از راه دور و یا مدار های تله متری در ایستگاه های تقویت یا تقلیل فشار گاز،پست های فشار قوی و نیروگاه ها به کار می رود.مزایای استقامت حرارتی و فیزیکی بالاتر ازدیگر ویژگی های این نوع کابل می باشد.

مشخصات خاص درصورت نیاز

1- ضد آتش
2- مقاوم در برابر شعله
3- کم دود و بدون هالوژن
4- مقاوم در برابر مواد نفتی
5- مقاوم در برابر اشعه ماوراء بنفش

جدول استاندارد

سطح مقطع (mm²)	قطر تقریبی نهایی (mm)	وزن تقریبی (kg/km)	سایز قرقره (mm)	طول کابل روی قرقره (m)
5×1.5 RM	13.6	258	900	1000
6×1.5 RM	14.5	290	1000	1000
7×1.5 RM	14.5	287	1000	1000
8×1.5 RM	15.5	297	1000	1000
9×1.5 RM	16.4	346	1000	1000
10×1.5 RM	17.4	400	1100	1000
12×1.5 RM	17.9	431	1100	1000
14×1.5 RM	18.7	475	1100	1000
16×1.5 RM	19.6	520	1100	1000
19×1.5 RM	20.4	586	1100	1000
24×1.5 RM	23.4	767	1200	1000
30×1.5 RM	24.6	892	1400	1000
40×1.5 RM	27.3	1121	1400	1000
50×1.5 RM	30.7	1393	1600	1000
60×1.5 RM	32.4	1573	1800	1000
5×2.5 RM	14.8	331	1000	1000
6×2.5 RM	15.8	375	1000	1000
7×2.5 RM	15.8	375	1000	1000
8×2.5 RM	17	389	1000	1000
9×2.5 RM	18.1	457	1100	1000
10×2.5 RM	19.2	529	1100	1000
12×2.5 RM	19.8	578	1100	1000
14×2.5 RM	20.7	641	1100	1000
16×2.5 RM	21.6	708	1100	1000
19×2.5 RM	22.7	805	1200	1000
24×2.5 RM	26.1	1058	1400	1000
30×2.5 RM	27.5	1243	1400	1000
40×2.5 RM	30.8	1596	1600	1000
50×2.5 RM	35.1	2026	1800	1000
60×2.5 RM	37.1	2302	1800	1000

RM: Round,Stranded
